Диафрагма: часть 1 анатомия.

В этом посте только анатомия: 6 ножек диафрагмы, их перекрест, или не перекрест, отверстия и т. п. За топографию и связи поговорим отдельно.

Анатомия диафрагмы сухожильный центр грудинная часть диафрагмы реберная часть диафрагмы поясничная часть диафрагмы мечевидный отросток, правая ножка диафрагмы, левая ножка диафрагмы, медиальная дугообразная связка (arcus lumbocostalis medialis), латеральная пояснично-реберная дуга (arcus lumbocostalis lateralis), прикрепление диафрагмы к поперечному отростку первого поясничного позвонка, большая поясничная мышца, квадратная мышца поясницы, слабое место диафрагмы: пояснично-реберный треугольник Бохдалека, слабое место диафрагмы: грудино-реберный треугольник Морганьи, аортальное отверстие диафрагмы, пищеводное отверстие, отверстие полой вены.

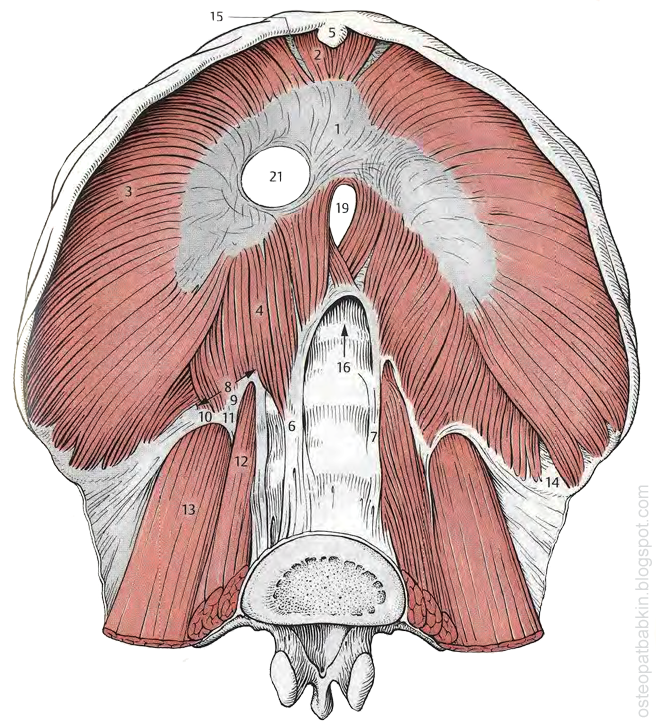

Рис. Анатомия диафрагмы: 1—сухожильный центр, 2—грудинная часть диафрагмы, 3—реберная часть диафрагмы, 4—поясничная часть диафрагмы, 5—мечевидный отросток, 6—правая ножка диафрагмы, 7—левая ножка диафрагмы, 9—медиальная дугообразная связка (arcus lumbocostalis medialis), 10—латеральная пояснично-реберная дуга (arcus lumbocostalis lateralis), 11—прикрепление диафрагмы к поперечному отростку первого поясничного позвонка, 12—большая поясничная мышца, 13—квадратная мышца поясницы, 14—слабое место диафрагмы: пояснично-реберный треугольник Бохдалека, 15—слабое место диафрагмы: грудино-реберный треугольник Морганьи, 16—аортальное отверстие диафрагмы, 19—пищеводное отверстие, 21—отверстие полой вены.

Грудобрюшная диафрагма, diaphragma, m. phrenicus, по-гречески «перегородка» διάφραγμα как мы конечно помним,  является мышечно-сухожильной перегородкой и разделяет грудную и брюшную полости.


Функции диафрагмы в нормальной физиологии

  • Разделяет грудную и брюшную полости как διάφραγμα «перегородка».
  • Объединяет грудную и брюшную полости. Остеопатические дисфункции органов брюшной и грудной полостей, стремясь к адаптации, практически всегда вовлекают диафрагму и изменяют её форму и подвижность.
  • Опорная функция. Диафрагма имеет множество соединительнотканных связей с внутренними органами.
  • Внешнее дыхание совместно с межреберными мышцами. Диафрагма важнейшая дыхательная мышца (а краниальщики подумают про ПДМ).

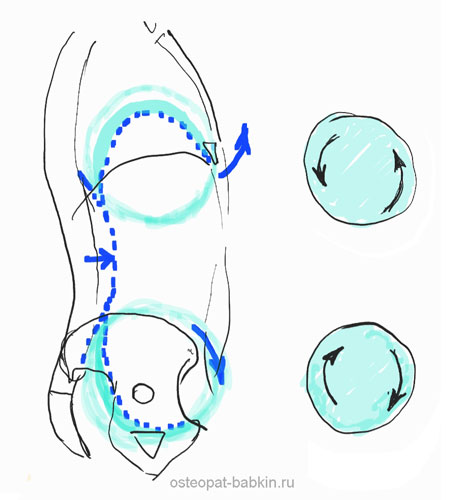

  • «Второе сердце»: при вдохе происходит сокращение диафрагмы и опускание её купола. Давление в грудной клетке при этом понижается, что способствует расширению просвета полых вен и венозному притоку в правое предсердие.
    С другой стороны от диафрагмы в брюшной полости при вдохе происходит повышение давления. Увеличение давления на внутренние органы облегчает отток из них венозной крови. Нижняя полая вена также ощущает на себе повышение внутрибрюшного давления и легче отдает венозную кровь вверх за диафрагму к сердцу.
  • Лимфатический отток. Диафрагма выполняет функцию помпы для лимфы таким же образом как и для венозного возврата.
  • Участие в деятельности пищеварительной системы. Ритмические сокращения диафрагмы оказывают механическое воздействие на кишечник, способствуют оттоку желчи.

Анатомия диафрагм

В центре диафрагмы почти горизонтально располагается её сухожильная часть, а от сухожильного центра радиально расходится мышечная часть диафрагмы.

Сухожильный центр диафрагмы

Сухожильный центр (centrum tendineum), или сухожильная часть (pars tendinea) имеет форму трилистника. На передней лопасти трилистника (folium anterior) лежит сердце, на боковых лопастях лежат легкие.

Сухожильный центр диафрагмы и ход волокон.  верхнюю и нижнюю полукружные связки вокруг отверстия нижней полой вены
Рис. Сухожильный центр диафрагмы и ход волокон. Сухожильный центр зеленого цвета мол, как трилистник. В итальянской анатомии еще выделяют верхнюю и нижнюю полукружные связки вокруг отверстия нижней полой вены.

У ребенка сухожильный центр менее выражен в диафрагме преобладает мышечная часть. С годами мышечных волокон в диафрагме становится меньше, и сухожильный центр увеличивается.

Также стоит отметить, что сухожильный центр обладает большой прочностью и малой растяжимостью. Силовые линии исходят из сухожильного центра и идут радиально вдоль мышечных волокон мышечной части диафрагмы.

Мышечная часть диафрагмы

Мышечные пучки диафрагмы отходя радиально от её сухожильного центра и достигают нижней апертуры (выхода) из грудной клетки и крепятся к ней. Таким образом, прикрепления диафрагмы это вся костно-хрящевая нижняя апертура грудной клетки: нижние 6 пар ребер, мечевидный отросток, грудопоясничный переход позвоночника. Ножки диафрагмы доходят до L4.

Всю мышечную часть (pars muscularis) диафрагмы в зависимости от мест прикрепления её пучков делят на грудинную часть (pars sternalis), реберную часть (pars costalis), и поясничную часть (pars lumbalis).

Части диафрагмы. грудинная часть, реберная, поясничная. Сухожильный центр диафрагмы.
Рис. Части диафрагмы. Красным цветом выделена грудинная часть, синим - реберная, желтым - поясничная. Сухожильный центр диафрагмы бледно бирюзовый.

Грудинная часть диафрагмы наименьшая. Она обычно представлена одним (реже двумя) мышечным пучком, который начинается от мечевидного отростка и заднего листка фасции прямой мышцы живота и следует дорсокраниально к переднему лепестку сухожильного центра диафрагмы. В 6% случаев грудинная часть диафрагмы совсем отсутствует. Тогда на её месте остается лишь пластинка из диафрагмальной фасции и брюшины.

Реберная часть диафрагмы крепится к внутренней поверхности хрящей нижних шести пар ребер (VII - XII). Это самая широкая часть диафрагмы. Прикрепление левой части обычно находится ниже, чем правой. У места прикрепления к ребрам мышечные пучки диафрагмы чередуются с пучками поперечной мышцы живота.

Длина мышечных волокон реберной части диафрагмы связана с шириной грудной клетки. Обычно расстояние от реберной дуги до сухожильного центра составляет от 1 до 2—2,5 см.

Поясничная часть диафрагмы самая длинная и ещё замечательна наличием ножек обособленных прикреплений к скелету.

Ножки диафрагмы

Мышечные пучки поясничной части диафрагмы спускаются вниз по передней поверхности тел поясничных позвонков и вплетаются в переднюю продольную связку, образуя правую и левую мышечные ножки диафрагмы (crus dextrum et sinistrum diaphragmatis). Левая ножка идет от L1 до L3, а правая ножка обычно развита сильнее: она толще, начинается от L1 и достигает L4.

Кроме мышечных ножек поясничная часть диафрагмы также имеет другие более жесткие соединительнотканные прикрепления к поперечным отросткам первого (второго) поясничного позвонка и к двенадцатому ребру. Между этими прикреплениями диафрагмы соединительная ткань диафрагмы натянута в виде арок, а под этими арками проходят всякие жизненно важные структуры.

Ножки диафрагмы, латеральная дугообразная связка lig. arcuatum laterale
Рис. Ножки диафрагмы и арки между ними. Посередине между мышечными ножками диафрагмы (1-правая ножка) на передней поверхности позвоночника проходит аорта (6). Между мышечной ножкой (1) и прикреплением диафрагмы к поперечному отростку поясничного позвонка (2) свободный край диафрагмы натянут в виде арки, или дуги. Это медиальная дугообразная связка (4). Латеральнее прикрепления к поперечному отростку есть ещё одно прикрепление диафрагмы - к двенадцатому ребру (3). Натянутый край диафрагмы от поперечного отростка до двенадцатого ребра формирует ещё одну арку - латеральную дугообразную связку (5).

Латеральная дугообразная связка (lig. arcuatum laterale).

Также называется латеральной пояснично-реберной дугой, или arcus lumbocostalis lateralis. Перекинута между XII ребром и поперечным отростком первого, или второго поясничного позвонка.
Под латеральной дугообразной связкой проходят:
  • квадратная мышца поясницы (m. quadratus lumborum),
  • симпатический ствол.

Медиальная дугообразная связка (lig. arcuatum mediale, или arcus lumbocostalis medialis).

Натянута между поперечным отростком L1 (L2) и телом того же поясничного позвонка.
Под медиальной дугообразной связкой проходят:
  • большая поясничная мышца (m. psoas major),
  • большой и малый внутренностные нервы (nn. splanchnici),
  • непарная вена справа,
  • полунепарная вена (v. hemiazygos), слева.

Отверстия диафрагмы

Диафрагма содержит несколько отверстий. Их форма и местоположение изменчивы и зависят от телосложения человека и возраста.

Отверстие нижней полой вены (foramen venae cavae inferior) расположено в сухожильном центре диафрагмы. Отверстие обычно имеет овальную форму и соединено своими сухожильными краями со стенкой вены. Диаметр составляет от 1,4 до 3,2 см. Отверстие полой вены чаще расположено на расстоянии 1,2 - 1,4 см от внутреннего (заднего) края сухожильного центра.

Аортальное отверстие (hiatus aorticus) расположено левее средней линии. Между ножками диафрагмы и позвоночником (сзади) остается треугольное пространство, через которое проходит аорта и грудной лимфатический проток. По мнению ряда исследователей у мужчин в возрасте от 20 до 40 лет диаметр аортального отверстия составляет от 2,0 до 2,5 см, старше 40 лет — от 2 до 3,5 см. У женщин подобного расширения аортального отверстия не было выявлено, у них изначально имеется более свободное отверстие аорты: около 2,7 см.

В области аортального отверстия стенка грудного лимфатического протока обычно сращена с правой ножкой диафрагмы. Это обеспечивает продвижение лимфы под ритмическим воздействием пульсирующей диафрагмы.

Пищеводное отверстие (hiatus oesophageus). Поднимаясь выше выше аортального отверстия к сухожильному центру, ножки диафрагмы формируют пищеводное отверстие, через которое проходит пищевод и блуждающие нервы. Пищеводное отверстие диафрагмы расположено левее средней линии.

уровни отверстий диафрагмы Th8 отверстие нижней полой вены, на уровне Th10 - пищеводное отверстие, Th12 - отверстие аорты
Рис. На схеме показаны уровни отверстий диафрагмы. На высоте Th8 находится отверстие нижней полой вены, на уровне Th10 - пищеводное отверстие, на уровне Th12 - отверстие аорты.

Перекрест ножек диафрагмы, или нет?

Переплетение ножек диафрагмы представляет особый интерес. Традиционно в нашей остеопатии мы учили, что над отверстием аорты происходит перекрест ножек диафрагмы и правая ножка  переходит налево, а левая направо и уже после перекреста мышечные волокна ножек образуют пищеводное отверстие и потом вплетаются в сухожильный центр. Это убеждение определяет и то, как мы работаем. Техники на ножках диафрагмы мы часто делаем с противоположной стороны от напряженного купола диафрагмы.

Но мы можем узнать, что ряд уважаемых анатомов проводил исследования отверстия пищевода. И эти уважаемые люди (Roy Camille, Б. В. Петровский, Н. Н. Каншин и Н. О. Николаев) в результате своей работы нашли несколько типов "ветвления" ножек диафрагмы.

Результаты очень удивительны для всё чувствующих остеопатов. Самый частый вариант - это формирование и аортального и пищеводного отверстия пучками только правой ножки без всяких перекрестов. Пищеводное отверстие практически всегда ограничено мышечными пучками, исходящими только или почти только из правой ножки диафрагмы.

Но встречаются и редкие формы образования пищеводного отверстия:

а) пищеводное отверстие образовано взаимно перекрещивающимися в виде цифры 8 пучками правой и левой медиальных ножек, образующими таким образом hiatus aorticus и hiatus oesophageus. Ранее подобное образование пищеводного и аортального отверстий ошибочно считали классическим, т. е. наиболее частым;

б) образование пищеводного отверстия только за счет одной левой внутренней ножки диафрагмы;

в) когда имеет место одно общее отверстие и для аорты, и для пищевода. Подобная картина встречается редко.


варианты ножек диафрагмы. crus dextrum et sinistrum diaphragmatis

Рис. На рисунке представлены варианты "ветвления" ножек диафрагмы. Под типами указана частота их встречаемости.


Пищевод  соединен с краями пищеводного отверстия диафрагмы рыхлой соединительной тканью. Такое свободное соединение позволяет пищеводу сохранить подвижность по отношению к диафрагме и совершать скользящие движения.


Фасции диафрагмы
Диафрагма с грудной и брюшной поверхности покрыты фасциями. Снаружи на фасциях лежит соединительная ткань подплевральной клетчатки сверху и подбрюшинной снизу. Эта соединительнотканная клетчатка является основой для серозного париетального листка брюшины со стороны полости живота, и пристеночного листка плевры и сердечной сумки со стороны грудной полости.

фасции диафрагмы.плевра; 2-диафрагма; 3-fascia diaphragmatica; 4-печень; 5-надпочечник; 6-права почка; 7-fas­cia prerenalis; 8-брюшина; 9-fascia Toldti; 10-paraureterium; 11-vasa iliaca communia; 12-m. iliacus; 13-fascia iliaca; 14-aponeurosis m. transversi abdo­minis (глубокий листок fascia thoracolumbalis); 15-m. erector spinae; 16- fascia retrorenalis; 17-m. quadratus lumborum; 18-arcus lumbocostalis lateralis; 19-fascia thoracolumbalis.
Рис. Край диафрагмы, плевральный угол, почка и их фасции.1-плевра; 2-диафрагма; 3-fascia diaphragmatica; 4-печень; 5-надпочечник; 6-права почка; 7-fas­cia prerenalis; 8-брюшина; 9-fascia Toldti; 10-paraureterium; 11-vasa iliaca communia; 12-m. iliacus; 13-fascia iliaca; 14-aponeurosis m. transversi abdo­minis (глубокий листок fascia thoracolumbalis); 15-m. erector spinae; 16- fascia retrorenalis; 17-m. quadratus lumborum; 18-arcus lumbocostalis lateralis; 19-fascia thoracolumbalis.


Если интересно, есть другие посты.
Там анатомия, биомеханика, пальпация, эмбриогенез, техники.

Литература:
Максименков А.Н. Хирургическая анатомия живота 1972.
